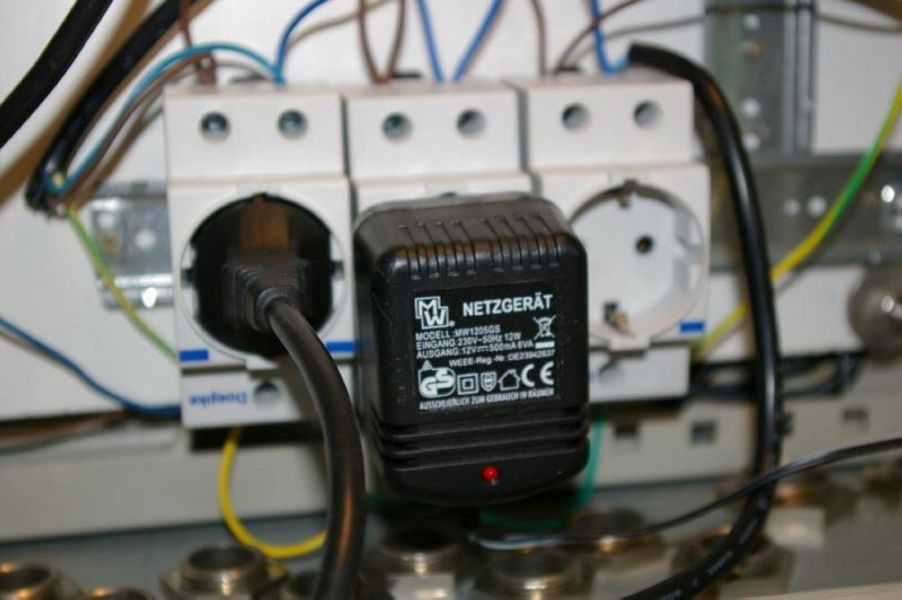

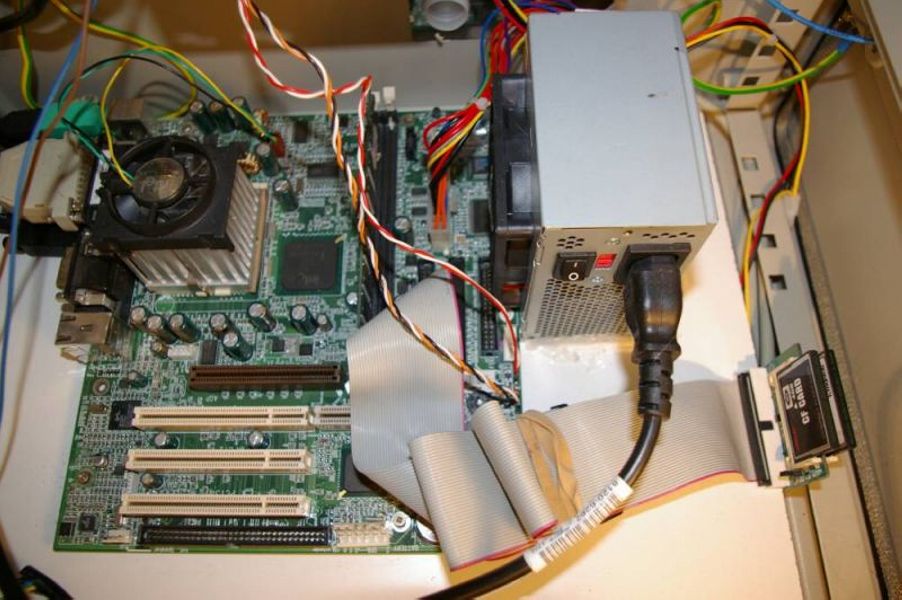

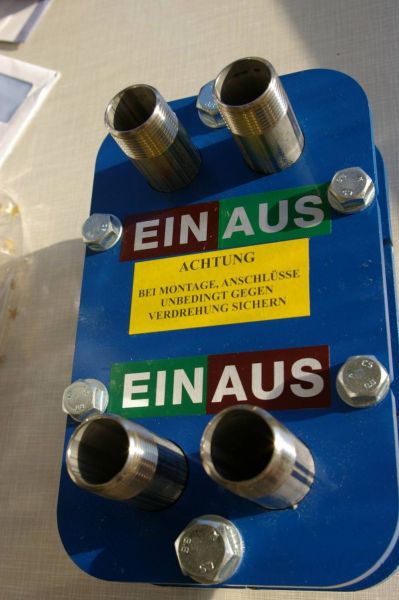

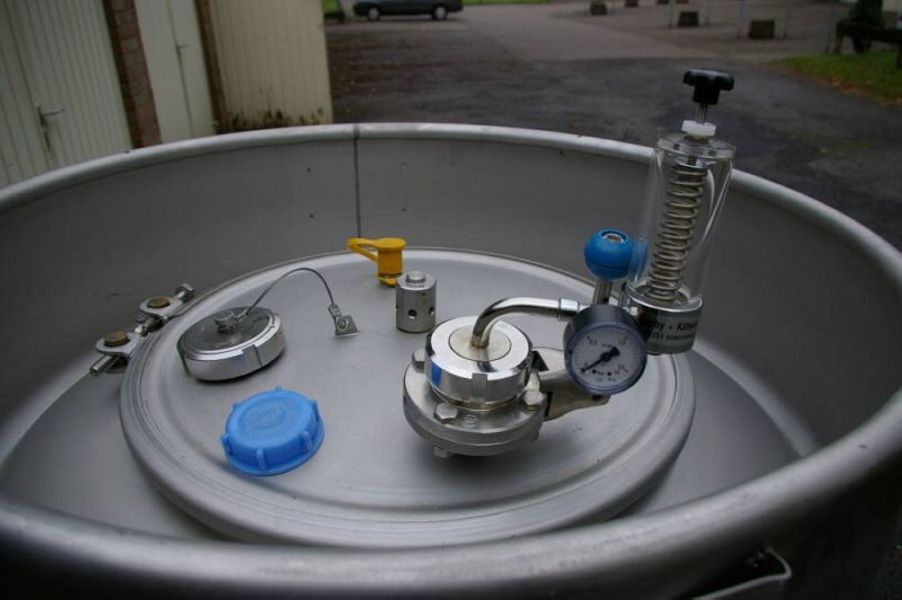

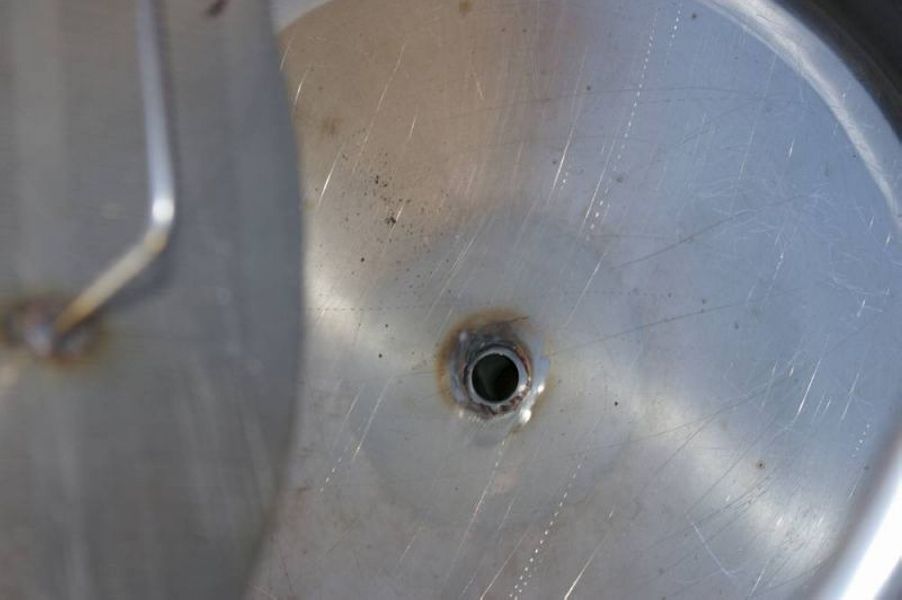

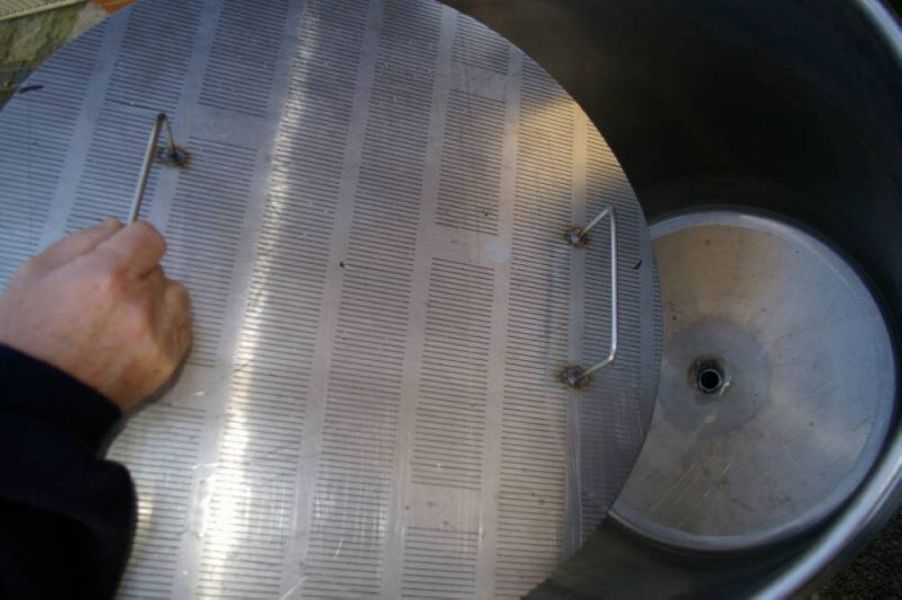

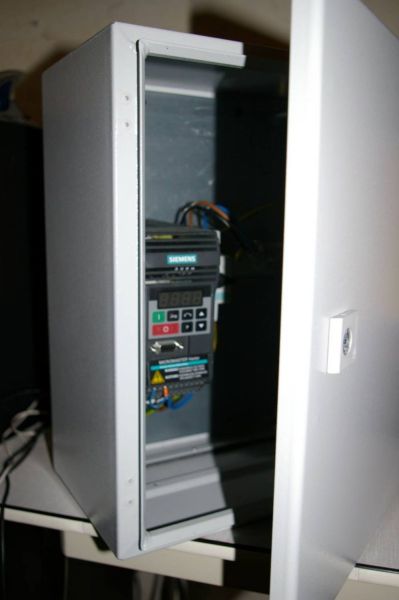

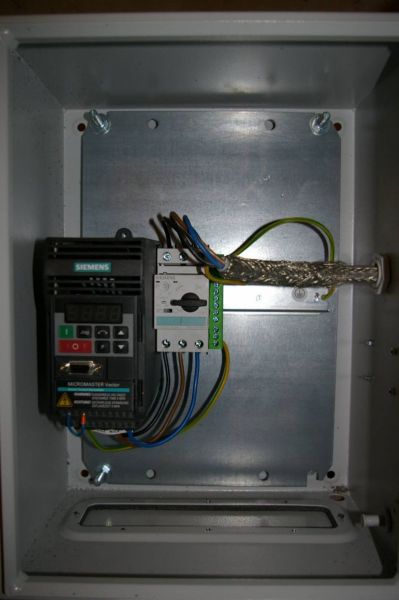

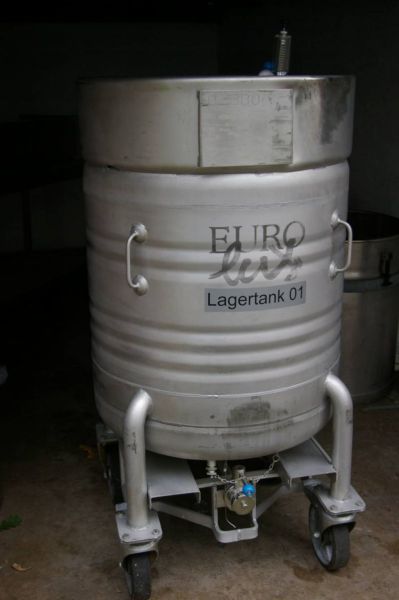

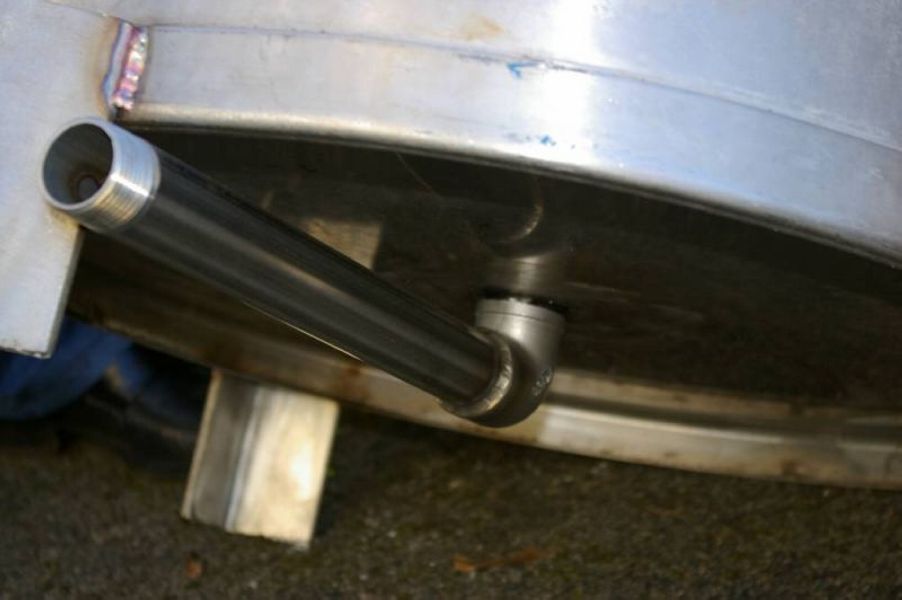

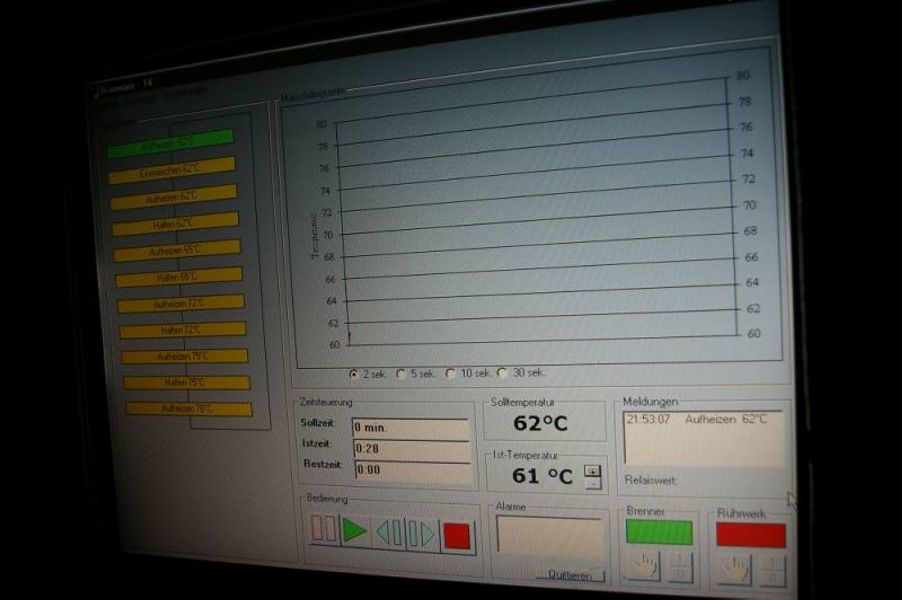

Autor: Betreff: Neue Photos aus Nordhorn (150l Ausschlagmenge) jhkoch Senior Member Beiträge: 357 Registriert: 30.9.2006 Status: Offline Geschlecht: erstellt am: 2.1.2008 um 22:39   Hallo Braugemeinde, auf Wunsch von Alexbrand ein paar Schaltschrank und Automatisierungsphotos und sonstige Neuerungen. Fragen sind willkommen. Liebe Elektriker, bitte nicht kotzen, ich bin Brauer und kein Elektriker ; ) Gruesse, Jan 300-Liter Tank von Eurolux mit dem kleinsten Federspundapparat von Barby und Kühner DN25 Milchgewinde-Anschluss als Auslauf (DIN11851) Mannloch mit 400mm Durchmesser. Ja, man kann rein zum Reinigen. Ist aber super-eng, bin fast nicht mehr rausgekommen... Original-Brauerei-Läuterbottich-Senkboden (gefräste Schlitze) für nur 100 Euro!!! (Durchmesser 53,5 cm) Mittiger Restablauf DN25 Ein 24-kW-Plattenwärmetauscher (geschraubt) von sondex Frequenzumformer und Motorschutzschalter für die sonst zu kräftige Kreiselpumpe (Hilge). Meine Software namens BrauWare, etwas abgeguckt von ProLeIT DIN-Hutschienen-Steckdosen, ca. 6 Euro im besseren Heimwerker-Markt Die uns allen bekannte Relaiskarte von GW-elektronik (oder so) Die CompactFlash Festplatten-Ersatzmannschaft. Eine für das OS (Win98, 4GB) und eine für die Braurezepte und die VB Software) Der Power-Knopf für den PC und der Hand-0-Auto Schalter (Klöckner&Möller, ebay, 1 Euro) für den Brenner. alexbrand Posting Freak Beiträge: 2947 Registriert: 15.11.2006 Status: Offline Geschlecht: erstellt am: 3.1.2008 um 00:09   WUNDERBAR! Ich danke Dir für die Bilder. Habe heute auch einen Schaltschrank erlegt. Mal sehen, was draus wird... Alex ____________________ Home brewing More control. Less risk. If I had to explain you wouldn't understand. Antwort 1 Vaninger Member Beiträge: 61 Registriert: 3.5.2007 Status: Offline Geschlecht: erstellt am: 3.1.2008 um 00:42   Sehr schön, hast auch ein paar Bilder von der Sudpfanne? Ein Läuterwerk hast aber noch nicht, oder? Was mich eigentlich interessiert. Mit welchem Programm hast du die Visualisierung gemacht? Gruß Daniel Antwort 2 Biermann Posting Freak Beiträge: 1905 Registriert: 7.12.2006 Status: Offline Geschlecht: erstellt am: 3.1.2008 um 02:30   Hallo Jan, das sieht doch super-sauber aus. Den Euro-Lux Tank tät ich Dir ja schon gerne wegstehlen. Mit dem Verdrahten bekomm ich auch immer nenn Fimmel wenn ich die Profielektriker sehe, ist dann schon fast wie beim Doktor. Viel Spaß mit Deiner Anlage. Mir juckts nun auch in den Fingern meine alte, neu aufgeputschte Anlage einzuweihen. Vielleicht zum Wochenende oder das danach. Tschüß und 'gut Sud', Jörg Zitat: Wer andern eine Grube gräbt hat selbst kein Bier Antwort 3 Cervejeiro Senior Member Beiträge: 309 Registriert: 7.2.2007 Status: Offline Geschlecht: erstellt am: 3.1.2008 um 13:32   Hallo Jan. Glückwunsch, gefällt mir sehr gut Deine Anlage! Wo hast Du denn den Brenner her? Sieht so nach Gasheizung aus? Gruss Cervejeiro ____________________ Jede Jeck ess anders, ävver jet jeck si'mer doch all http://picasaweb.google.com/Kaesebrauer Antwort 4 jules 100 Gast erstellt am: 3.1.2008 um 14:52   Hallo, Die anlage ist ja Traumhaft vor allem der Läuterboden!!! Wieviel hat dich die anlage nan gekostet ?? Mfg Julian Antwort 5 brauknecht Posting Freak Beiträge: 580 Registriert: 20.3.2006 Status: Offline Geschlecht: erstellt am: 3.1.2008 um 14:58   Hallo Jan, jetzt gehts aber ab! Super Gratulation und Anerkennung! Wenn ich mal wieer nach Enschede fahre muß ich das unbeingt mal im Orginal sehen. Ralf ____________________ Es Grüßt Famulus Praxatorius (der Brauknecht) In vino veritas - In beer we trust Antwort 6 iXware Senior Member Beiträge: 242 Registriert: 12.10.2007 Status: Offline Geschlecht: erstellt am: 3.1.2008 um 15:32   Ja die Anlage ist schon nicht schlecht, aber könnte nicht mal jemand die Bilder verkleinern...??? das ist ja grauenvoll, solch riesige Bilder... (800*600 bzw 640*480 Pixel reichen doch vollkommen aus...) [Editiert am 3.1.2008 um 15:33 von iXware] ____________________ MfG, Frank. Antwort 7 jhkoch Senior Member Beiträge: 357 Registriert: 30.9.2006 Status: Offline Geschlecht: erstellt am: 3.1.2008 um 19:01   @iXware: Bilder sind nun verkleinert auf 800x600. Sorry, war vielleicht etwas übertrieben @jules 100: Gesamt liege ich nun ca. bei 2700 Euro (5-Gerätesudwerk mit allem Zubehör), wenn ich "fertig" (ist man ja nie) bin, denke ich wirds um die 3500. Ich will aber eh, wenn ich durch bin, meine Kosten und Quellen und Erfahrungen als ca. 20 seitiges Tutorial ins Netz stellen. @Cervejeiro: Der Brenner ist von einer schweizer Firma namens AUTOGEN ENDRESS AG aus Horgen. Ich hab das Ding von einer deutschen Firma namens TGO (Die "Flaschenpost" des Vereins der Deutschen Haus-u. Hobbybrauer e.V. brachte mich drauf...) @Vaninger: Nein ein Hackwerk für den LB hab ich nicht, ist nicht nötig (Aufwand/Kosten/Nutzen). Sudpfanne ist gerade beim Schlosser. Dort werden Ablauf und Befestigung für den Brenner sowie Schweissnippel für den Einschraub-Temp.-Fühler realisiert. Visualisiert ist die Software als Schrittkette in Visual Basic. Dort habe ich VB-Labels mit Hintergrundfarbe und Linienstärke 1 genommen. @Biermann: Freu mich schon auf Deinen Relaunch! Hoffentlich mit vielen Photos. Mich macht das immer total an, zu sehen, was andere erschaffen haben!!! Gruesse, Jan Ps.: Heut hab ich noch einen Poti in das Gehäuse vom Frequenzumrichter eingebaut und angeschlossen... Antwort 8
