Moin zusammen,
bisher hab ich immer in Bügelflaschen abgefüllt und die Bügel von Hand
zugemacht. Bei der letzten Abfüllung hab ich probehalber mal ein paar
Flaschen mit Kronkorken zugemacht; Das ging sogar mit meinem einfachen
Hand-Verkorkser Emily ganz gut. Da ich neben dem Brauen auch noch den
"Anlagenbau" sozusagen als Zweithobby habe, wäre ein automatischer
Kron-Verkorkser eine nette Aufgabe.
Bloss: Wie kann man Kronkorken passend hinlegen und zuführen? Hat jemand so
einen Apparat? Oder weiss jemand wie das in den grossen Abfülllinien
gemacht wird?
Das es bei versch. Herstellern sowas zu kaufen gibt hab ich gesehen. Aber
kaufen kann ja jeder
Edith fragt: Gibts vielleicht irgendwo "magazinierte" Kronkorken? So von
der Stange, fertig sortiert?
Gruß
Braufux
[Editiert am 13.5.2012 um 09:04 von Braufux]
____________________ Was wäre, wenn dein bester Kumpel dir sagen würde, sie wäre lieber
deine beste Freundin?
|
|
Posting Freak Beiträge: 1425 Registriert: 22.1.2012 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 09:09 |
|
|
So ganz genau hab ich mir das nicht angeguckt aber die laufen aus ne
rotierenden Behälter über ne Rutsche und die falsch herum liegen gehen nen
Anderen Weg zurück im Behälter ziemlich einfach.
Gruß B.
[Editiert am 13.5.2012 um 09:10 von Biertester]
____________________ Prost! B.
|
|
Antwort 1 |
|
Moderator Beiträge: 9088 Registriert: 14.8.2008 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 09:21 |
|
|
|
|
Antwort 2 |
|
Senior Member Beiträge: 283 Registriert: 15.5.2010 Status: Offline
|
|
erstellt am: 13.5.2012 um 09:40 |
|
|
Hallo,
die Idee, die Dinger "egal wie" auf eine Rutsche zu bringen und die
"Verkehrt-Lieger" zurückzubefördern ist schon mal ein Ansatz
Das klingt erstmal irgendwie machbar.
Den Füller von Alex hab ich gesehen; Aber wie kommt da der Korken auf die
Flasche, damit der Stempel ihn zudrücken kann?
Braufux ____________________ Was wäre, wenn dein bester Kumpel dir sagen würde, sie wäre lieber
deine beste Freundin?
|
|
Antwort 3 |
|
Senior Member Beiträge: 287 Registriert: 23.3.2012 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 09:43 |
|
|
Hammer coole Anlage! Ich denke aber er legt die Kronkorken trotzdem per
Hand auf, von einer Zufuhr ist da nichts zu sehn.
Also bei kleineren Verschließern wird das so gemacht:
Kronkorken > Vorratsbehälter > rotierende Sortierscheibe oder
Führungsschiene > Fallrinne mit Wendel (richtet die Kronkorken aus) >
Druckluft oder Magnetförderband übergibt die KK an das Verschließorgan mit
Dauermagnet
oder per großem Anrollverschließer:
Sortieren > Führungsschiene > Fallrinne > Einlauftsern: Kappen
werden auf die Flaschen "mitgezogen"
Hier hab ich mal was zur Hilfe rauskopiert:
[Editiert am 13.5.2012 um 09:56 von Knaecke]
____________________
|
|
Antwort 4 |
|
Senior Member Beiträge: 283 Registriert: 15.5.2010 Status: Offline
|
|
erstellt am: 13.5.2012 um 09:46 |
|
|
Tach Knäcke,
Zitat: | > Fallrinne mit
Wendel (richtet die Kronkorken aus) |
Kannst du mir beschreiben wie das aussieht bzw. funktioniert? Silo,
Übergabe auf die Flasche, das sollte alles gehen, bloss zum "zurechtlegen"
hab ich keine Idee
Braufux ____________________ Was wäre, wenn dein bester Kumpel dir sagen würde, sie wäre lieber
deine beste Freundin?
|
|
Antwort 5 |
|
Posting Freak Beiträge: 2947 Registriert: 15.11.2006 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 09:49 |
|
|
Hallo zusammen,

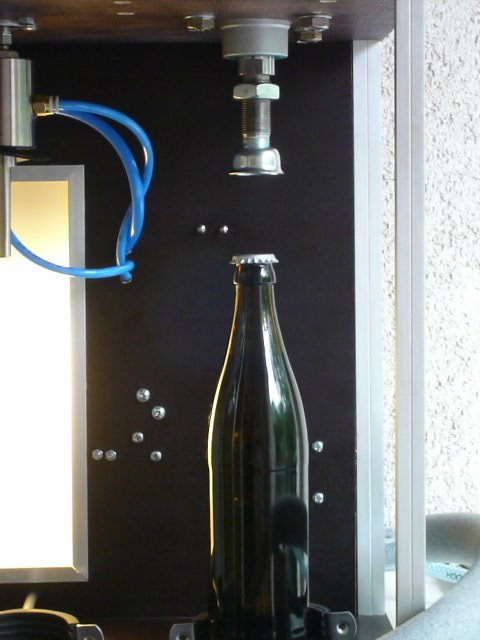

ja, das ist mein Flaschenverkorkser. Ich lege den Kronenkorken auf die
Flasche von Hand auf und lasse danach per Knopfdruck die Glocke pneumatisch
herunterfahren.
Es gibt auch ein Video hierzu: http://www.youtube.com/watch?v=9Lc0D8qPvJw&feature=youtube_gd
ata_player
Gruß,
Alex ____________________ Home brewing
More control. Less risk.
If I had to explain you wouldn't understand.
|
|
Antwort 6 |
|
Posting Freak Beiträge: 581 Registriert: 28.1.2009 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 09:53 |
|
|
Die "Wenderöhre" nutzt die unterschiedlichen Durchmesser
von Ober- und Unterseite des KK. Durch Einbauten wird
der KK entweder in Rechts- od. Linksdrehung versetzt, somit
(gleich) ausgerichtet und der Zuführung übergeben.
|
|
Antwort 7 |
|
Senior Member Beiträge: 283 Registriert: 15.5.2010 Status: Offline
|
|
erstellt am: 13.5.2012 um 09:59 |
|
|
aaachsooooooo
Cloud-Thinking bringts
Danke Grimbart und an die anderen; Damit werd ich mal rumprobieren und dann
mitteilen was daraus geworden ist.
Braufux ____________________ Was wäre, wenn dein bester Kumpel dir sagen würde, sie wäre lieber
deine beste Freundin?
|
|
Antwort 8 |
|
Senior Member Beiträge: 287 Registriert: 23.3.2012 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 11:15 |
|
|
Ich hab auch noch ein Bild in meinen Post reineditiert, ist leider etwas
schlecht gezeichnet...
____________________
|
|
Antwort 9 |
|
Posting Freak Beiträge: 901 Registriert: 9.5.2006 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 11:21 |
|
|
|
|
Senior Member Beiträge: 287 Registriert: 23.3.2012 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 11:26 |
|
|
Das mit der Vibrationsförderung hab ich aber noch in keiner Brauerei
gesehen und ich war schon in wirklich Vielen ____________________
|
|
Antwort 11 |
|
Posting Freak Beiträge: 1425 Registriert: 22.1.2012 Status: OfflineGeschlecht:
|
|
erstellt am: 13.5.2012 um 12:12 |
|
|
So schlecht finde ich das aber auch nicht ! Ne Rutsche .. Und wenns
vibriert rutschen die weiter sonst bleiben die liegen , einfach
herzustellen mit ne Motorchen mit Excenter ich kenne das vom
Granulatförderer wo auch noch ein Sieb nach Größe sortiert und ein Magnet
Metallteile rausfiltert .
B.
____________________ Prost! B.
|
|
Antwort 12 |
|
Posting Freak Beiträge: 558 Registriert: 28.8.2009 Status: Offline
|
|
erstellt am: 13.5.2012 um 12:18 |
|
|
Hallo Braufux,
das Sortieren der Kronkorken erfolgt in Brauereien in einem Sortierwerk
mittels Wenderöhre. Hierbei wird sich die unterschiedliche Geometrie des
Kronkorken zu nutze gemacht. Die Seite mit den Zacken ist größer als die
geschlossene Seite. Wie das aber genau funktioniert kann ich dir auch nicht
erklären.
Die Sortierwerke mit Wenderohr sind für schnelle Anwendungen.
Ein Schwingsortierer wie von Matthias bereits verlinkt sollte auch gehen.
Diesen zu bauen ist aber auch nicht ohne. Die Masse des Förderers und des
Schwingmagneten muss stimmen. Ist nicht ohne.
Evtl. kannst du dir eine einfachere Lösung bauen. Ich würde mir da die
Geometrie des Kronkorken zur nutze machen. Vereinzel die Kronkorken auf
einen Gurtband welches schräg montiert ist. Hinter bzw. in dem Gurtband
musst du einen Magneten anbringen. Kronkorken welche mit dem Rücken auf dem
Band liegen werden wietergefördert. Kronkorken welche mit der Zackenseite
aufliegen fallen aufgrund der geringen Magnetkraft vom Band.
So änlich habe ich das in einer Molkerei für die Deckelzuführung von
Joghurtgläsern mal gesehen. Ist aber schon jahre her.
Gruß Globe
|
|
Antwort 13 |
|
Senior Member Beiträge: 295 Registriert: 29.8.2012 Status: Offline
|
|
erstellt am: 23.1.2013 um 16:19 |
|
|
@alexbrand:
Geiles Teil! Kannst du mir sagen was für Teile du verwendet hast? Oder hast
du nen Bauplan (abzugeben)? Ich würd gern "plagiatieren"!
Grüße!
TBM
|
|
Antwort 14 |
|
Senior Member Beiträge: 216 Registriert: 29.12.2005 Status: OfflineGeschlecht:
|
|
erstellt am: 23.1.2013 um 16:48 |
|
|
Gschwar hat auch einen automatisierten Verschließer. schwartenbecks.de____________________ --Schwenkenbecher Heimbräu-- handgebraut seit 2005
|
|
Antwort 15 |
|
Senior Member Beiträge: 295 Registriert: 29.8.2012 Status: Offline
|
|
erstellt am: 23.1.2013 um 17:44 |
|
|
Auch ein cooles Teil, danke für den Link. Aber das Teil von Alex überzeugt
mich durch die Schlichtheit doch sehr! Das andere Ding scheint mir auch
eher für Bügelverschlüsse zu sein, oder?
|
|
Antwort 16 |
|
Newbie Beiträge: 4 Registriert: 23.1.2013 Status: Offline
|
|
erstellt am: 23.1.2013 um 18:29 |
|
|
Ich denke die Ausrichtung im Fallrohr ist am elegantesten. Wie von
Globetrotter beschrieben kann auch mit einem Magneten gearbeitet werden.
Hier in walzenform umgesetzt.
http://www.youtube.com/watch?v=wFZ7KZARuOU
|
|
Antwort 17 |
|
Newbie Beiträge: 4 Registriert: 23.1.2013 Status: Offline
|
|
erstellt am: 23.1.2013 um 19:16 |
|
|
Ich hab noch ein Bild von einem Wenderohr gefunden.
Der Kronkorken in der linken Abbildung rutscht an den Ausrichtungsspitzebn
vorbei und wird dann nach rechts gedreht. In der rechten Abbildung wird der
Kronkorken auf Grund des Durchmessers an der ersten Spitzen leicht gedreht
und richtet sich dann vollständig über die zweite Spitze aus (links
Drehung)
|
|
